2,000mmの大型サイズを
±0.5mmの精度で型抜き加工 @ 三重工場+大里工場

三重工場では、クリーンルーム環境下での超大型の型抜き加工が可能で
精密機器や光学機器、機能性フィルムなど様々な分野に対応させていただきます。

三重工場

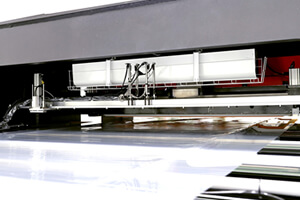

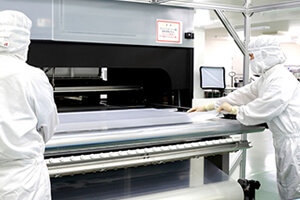

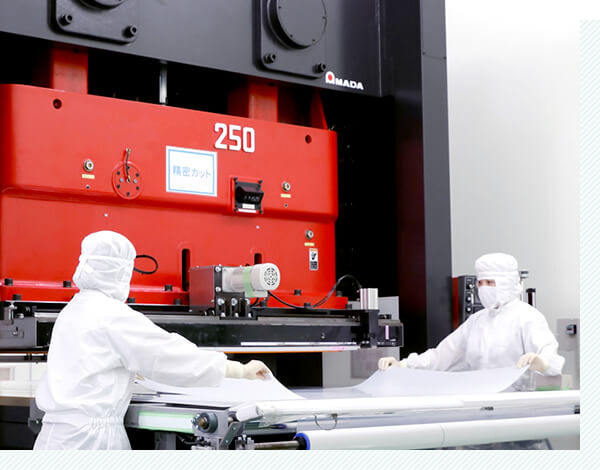

250tプレスマシン

250tプレスマシン

2,000mm×1,200mmまでの
超大型打ち抜き加工。

トムソン型での打ち抜き250tの圧力で厚物の打抜きにも対応いたします。

設備環境
クリーンルーム
クリーンクラス
10,000
加工実績サイズ
薄物重ね抜き~2mm板まで
ワークサイズ最大
2000mm×1200mm
刃付けサイズ最大
1950mm×1150mm
250tプレスマシン250tプレスマシン250tプレスマシン

加工実績

材料名 厚み 重ね枚数 加工サイズ 加工精度
PET 0.2mm 5枚 1,900mm×1,100mm ±0.3mm
発泡PET 1.0mm 2枚 1,450mm×750mm ±0.3mm
PE 0.3mm 8枚 1,400mm×1,000mm ±0.5mm
PE 0.6mm 4枚 1,400mm×1,000mm ±0.5mm
PC 3.0mm 1枚 1,300mm×750mm ±0.3mm

クリーンルーム環境

クリーンルーム環境

クラス500のクリーンルームを完備
精密機器の打ち抜き加工が可能。

クリーンエアーで陽圧保持(内気循環型)クリーン化クラス10,000のクリーンルームを完備しております。
また、加工機、作業場を一部クリーンブース化し、クリーン度クラス500未満環境下での加工を可能としております。

用途・分野 求められるクラス
精密機器 クラス 100,000~1,000
光学機器 クラス 10,000~1,000
機能性フィルム クラス 10,000~1,000
食品 クラス 100,000

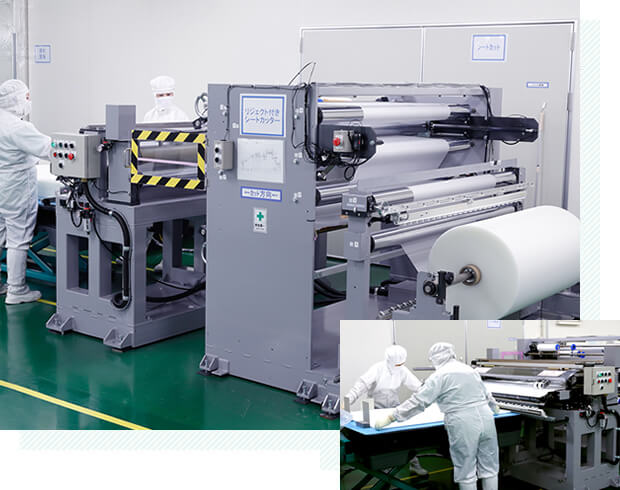

リジェクト付シートカッター

リジェクト付シートカッター

最大1400㎜幅までの材料の
シートカット加工

不良品自動排出機構・除電装置を備え粘着ローラーで異物除去を行うことが出来、お客様のニーズにあった加工を可能と致します。

設備環境
クリーンルーム
クリーンクラス
10,000
ワークサイズ最大幅
1,400mm
加工可能厚み
75μm〜600μm
カット精度
±5.0mm
特徴

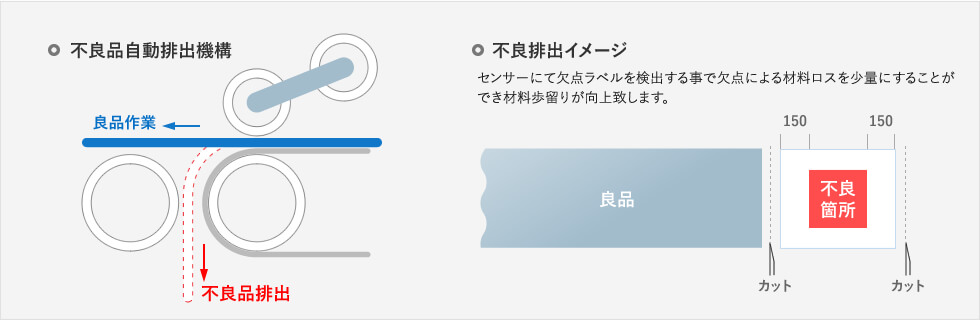

不良品自動排出機構
粘着ローラーで異物除去
除電装置付
リジェクト付シートカッター

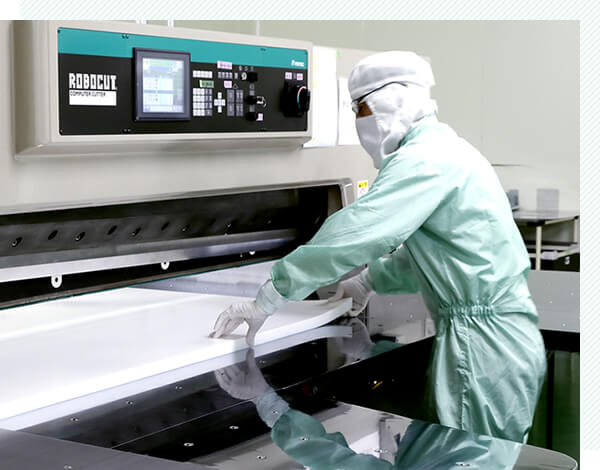

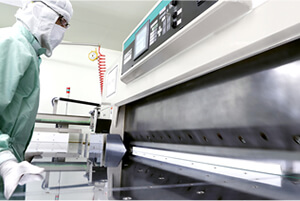

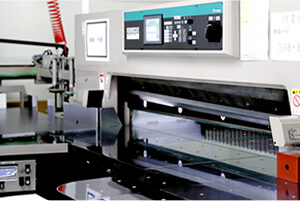

断裁機

断裁機

製品へのダメージ軽減

ハンドリング負荷の軽減により、製品へのダメージをなくします。

設備環境
クリーンルーム
クリーンクラス
10,000
ワークサイズ最大
2000mm×2000mm
断裁機断裁機断裁機

加工実績

材料名 厚み 重ね枚数 加工サイズ 加工精度
PS 0.5mm 5枚 1,900mm×1,100mm ±0.5mm
PE 0.5mm 2枚 1,450mm×750mm ±0.5mm
PC 0.5mm 8枚 1,400mm×1,000mm ±0.5mm

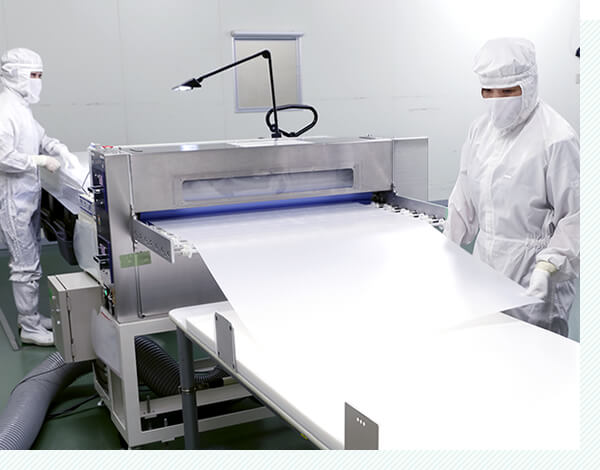

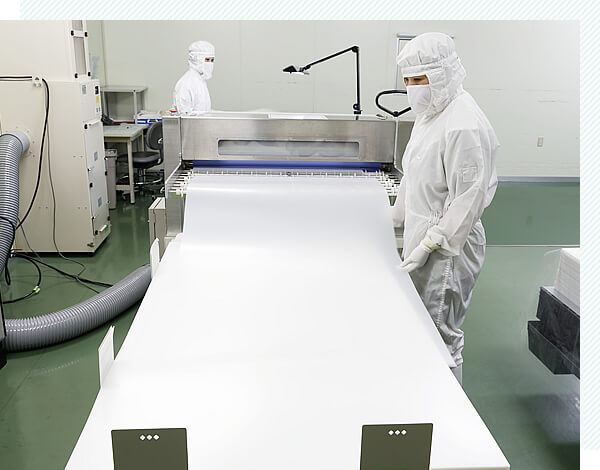

クリーンローラー

クリーンクローラー

エアブローと粘着ローラーの
2段階での異物除去

実績としてシートサイズで1900×900まであり光学フィルム・シート等にダメージをあたえることなく製品の付着異物を除去します。

設備環境
クリーンルーム
クリーンクラス
10,000
ワークサイズ
900mm巾
特徴
エアブローと粘着ローラーの2段階で異物除去
除電装置付

大里工場

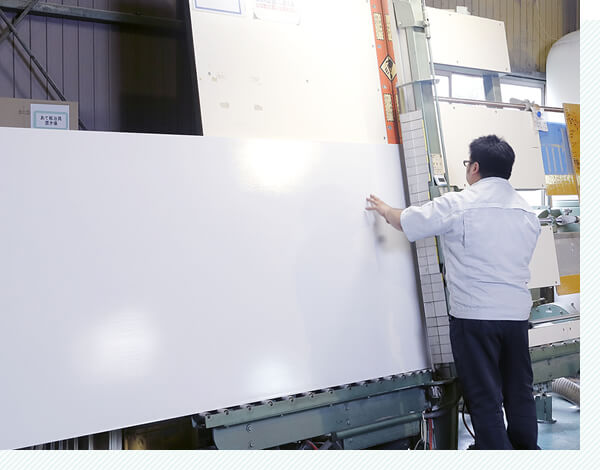

パネルソー

パネルソー
パネルソーは丸鋸を使用し、少々大きな材料でも容易に、そして直ちに、指定したサイズで直角/直線にカット出来るのが特徴です。
切断する材料に合わせ、丸鋸の直径や厚み、刃数や刃角を選定し、プラスチックボードはもちろんのこと、アルミ材や木材、そして段ボールなどの紙材まで多岐に亘る材料がカット出来ます。

ワークサイズ
2000mm×2000mm
加工材料
断熱材(発砲ポリウレタン)
ポリカシート
実績
自動販売機断熱材
カーポート用屋根材
製品厚み
65mm
主な加工材料
自動販売機用の硬質ウレタンボード
建材用のポリカ板など

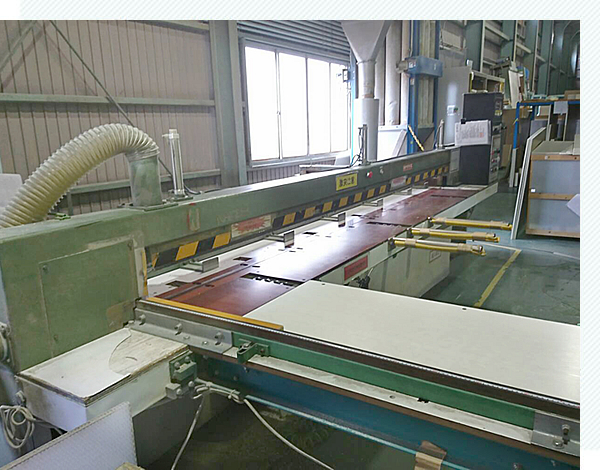

ランニングソー

ランニングソーはパネルソーと同様の設備ですが、更に大きな材料であったり、重たい材料であっても平面での加工なのでカットすることが出来ます。
またデジタルメモリでの寸法設定が出来るため、パネルソーよりも精度良くカットが出来るのも特徴です。

加工サイズ
3000mm×3500mm
製品厚み
65mm

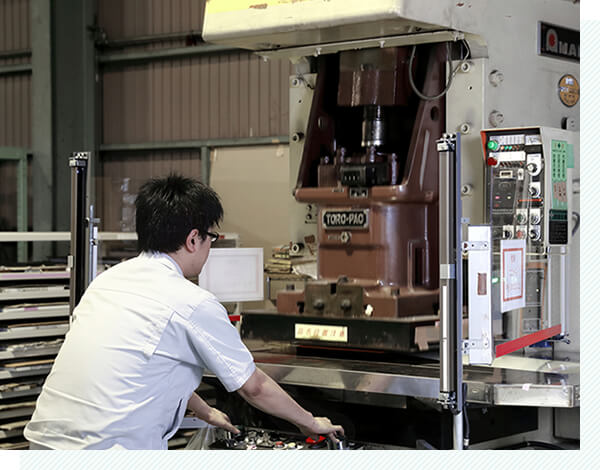

アマダ80tプレス

アマダ80tプレス
一般的なプレス機で、トムソン型やエッチング型を使用し、多種多様な材料を打抜きしています。
プラスチックフィルムを主に加工していますが、分野にこだわらずチャレンジしていきますので、お気軽にご相談ください。

加工サイズ
750mm×600mm
主な加工材料
PET、ポリカ、クッション材、不織布、断熱材(硬質ウレタン)、液晶用保護フィルムなど
