三幸総研株式会社

お客様の思いをカタチに

中小型サイズ・加工困難な材料にも
高精度の抜き加工を @ 本社工場

本社工場では、クリーンルーム環境下での高精度の型抜き加工が可能で
フィルム、両面テープ、多層複雑形状など加工困難な材料にもチャレンジいたします。

送り抜きプレスマシン(1)

送り抜きプレスマシン

±0.01mmの位置決めで
高精度に打ち抜き加工。

トムソン型での打ち抜き250tの圧力で厚物の打抜きにも対応いたします。

設備環境
クリーンルーム
クリーンクラス
10,000
ワークサイズ
420mm×600mm
加工材料
フィルム、両面テープ、発砲体など
製品用途
PVモジュール向け絶縁シート、
飛散防止フィルム、保護フィルム、
印刷物
特徴
トムソン型、ピナクル型の打ち抜き
スライドテーブル方式による送り抜き
アライメントマークをCCDカメラで検出
送り抜きプレスマシン送り抜きプレスマシン送り抜きプレスマシン

送り抜きプレスマシン(2)

送り抜きプレスマシーン

高精度の打抜き加工

材料サイズ
500×600mm
位置精度
±0.05~0.10mm
クリーンルーム環境
加工材料
プラスチック版、フィルム、両面テープ、印刷物など

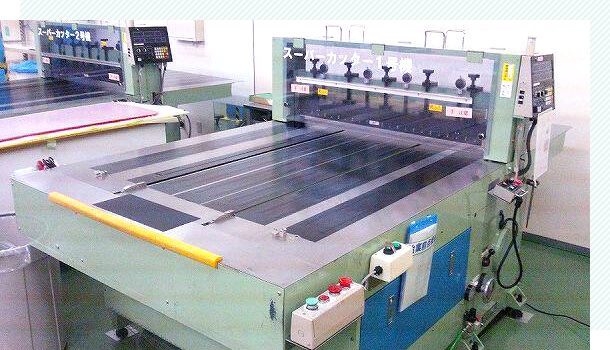

スーパーカッター

スーパーカッター

一本刃での
クランク方式送り切断装置

縦横の2工程で四角形の製品加工をいたします。打ち抜き型は不要です。

設備環境
クリーンルーム
クリーンクラス
10,000
ワークサイズ
1,150mm×1,000mm
加工材料
厚さ2mmまでのプラスチックシート、フィルム
製品用途
PVモジュール向け絶縁シート、一般樹脂シート

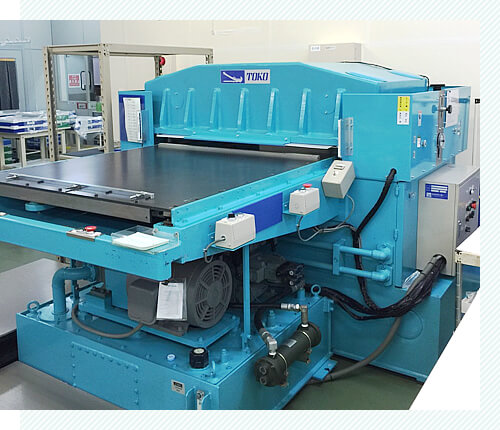

トーコー機

トーコー機

1,100mm×1,100mmまでの
中型品打抜き加工

ワークサイズ
1,100mm×1,100mm
クリーンルーム環境
油圧方式の型抜き機
加工材料
プラスチックシート(2mm厚程度可能)、フィルム、ゴム製品など

ラミネート+シートカット機

ラミネート+シートカット機

保護フィルムなど2種類の材料を貼合し、
定尺シートカット

設備環境
局所クリーンブース
クリーンクラス
500
ワークサイズ
原反幅 600mm幅
原反重量 50㎏
製品用途
スマホ用保護フィルム、製品マスキング、両面テープ

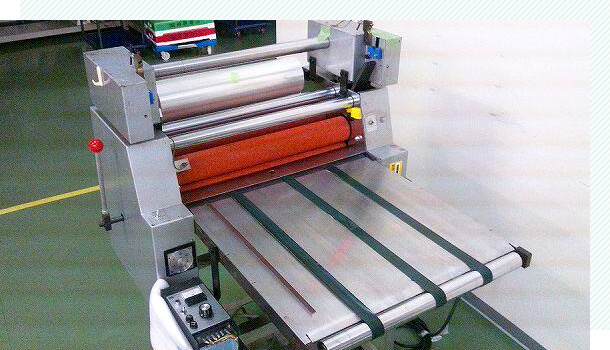

ヒートラミネート機

ヒートラミネート機

微粘着フィルム・シートラミネート
およびヒートラミネート

設備環境
クリーンルーム
クリーンクラス
10,000
ワークサイズ
原反幅 530mm幅
原反重量 15㎏
製品用途
スマホ用保護フィルム、製品マスキング、接着材とフィルムの複合シート

最新の加工・製品事例CASE

建材・住宅分野自動車電子分野

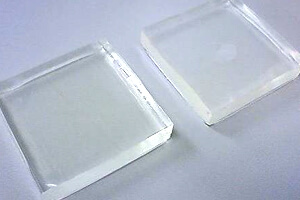

ポリカーボネート

照明用カバー、各種名板など。 難しい厚板も綺麗にカットします。 拡散度合いに応じ…

電子分野

各種フィルム スリット加工

建材・住宅分野

ポリカーボネート板

ポリカーボネート板

高速道路や建物の壁、カーポートなど建材として使用されている。

電子分野

自動販売機用不織布材

自動販売機用不織布材

自動販売機内の湿気(水分)除去用として使用されている。

全ての事例を見る
